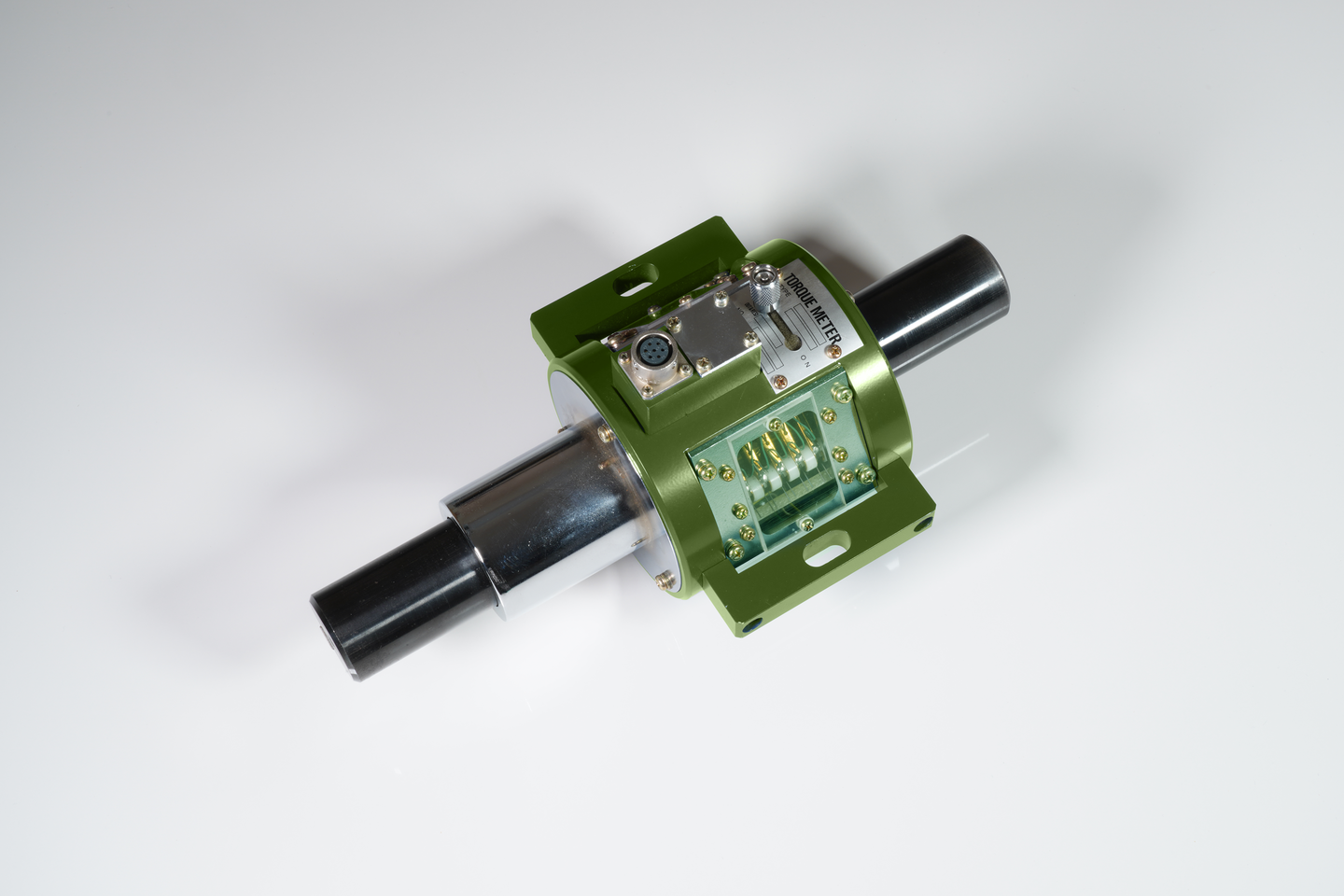

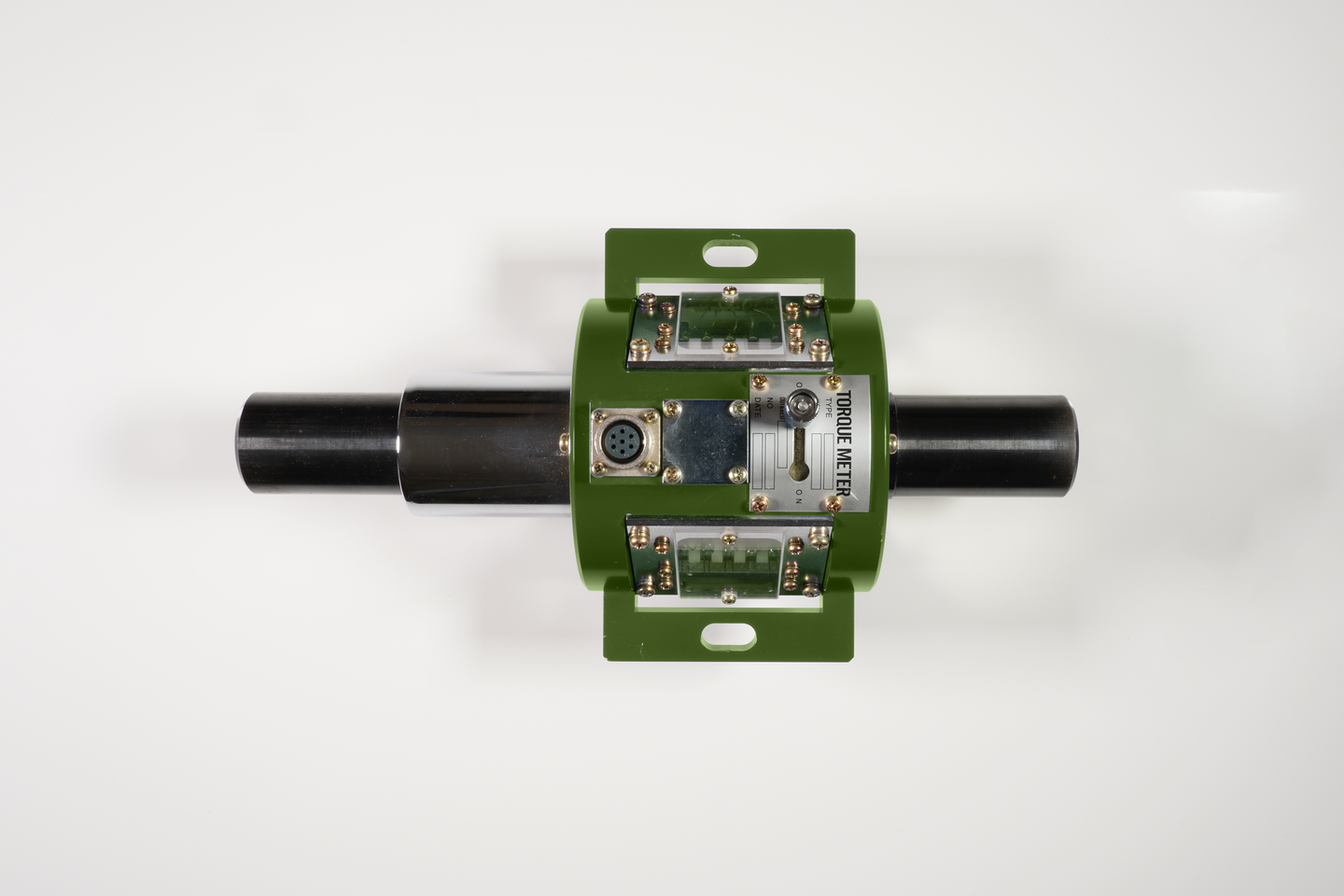

スリップリング式トルク変換器 製品概要
回転型トルクメーターの特長
安定した性能が得られるひずみゲージ方式
• 受感部に自己温度補償ゲージを使用
• 温度変化や長時間連続使用に対しても安定
静的トルク／動的トルクのどちらでも測定可能
• 最高回転数でもシャフトの曲げやスラストの影響を受けない
• 静的トルク・動的トルクのどちらでも計測可能
スリップリング式による優れたメンテナンス性
• 電気信号の受け渡しに銀リングとカーボンブラシを使用
• 定期的なメンテナンスで長期間使用可能
メンテナンスについて
• カーボンブラシの磨耗が生じるため、定期的な内部クリーニングと交換が必要

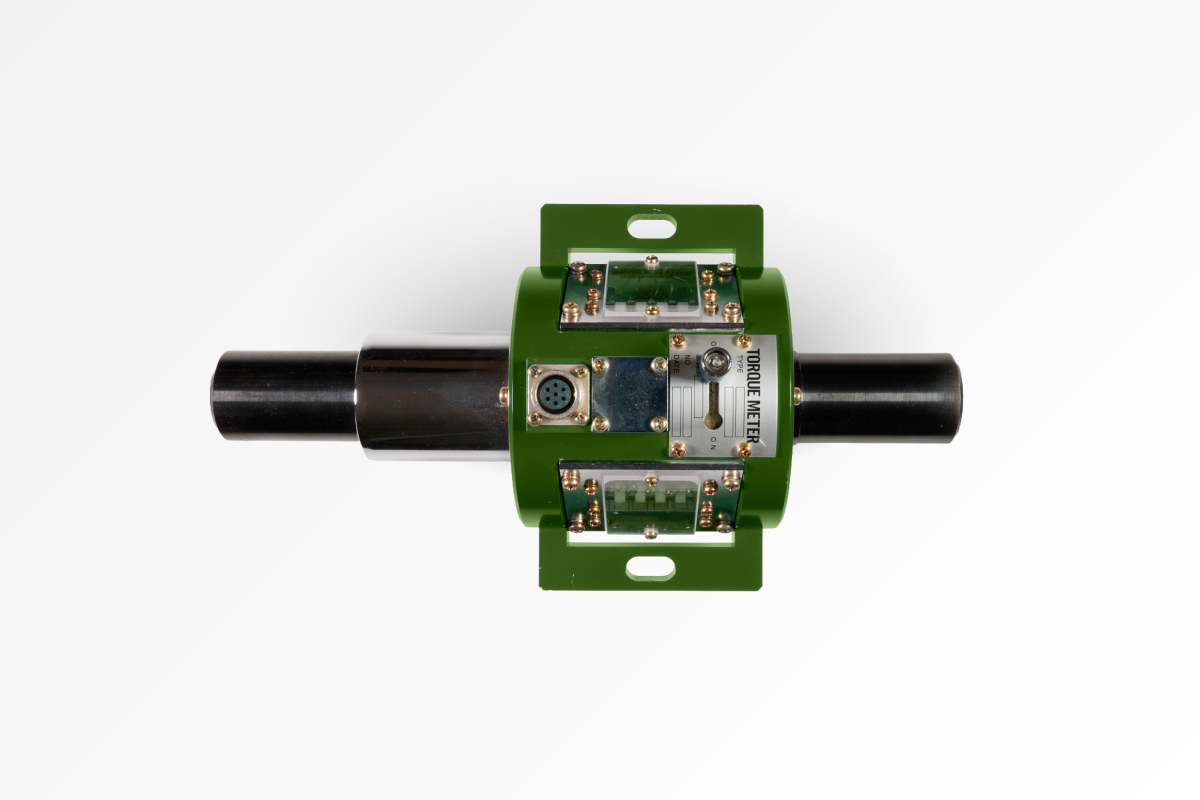

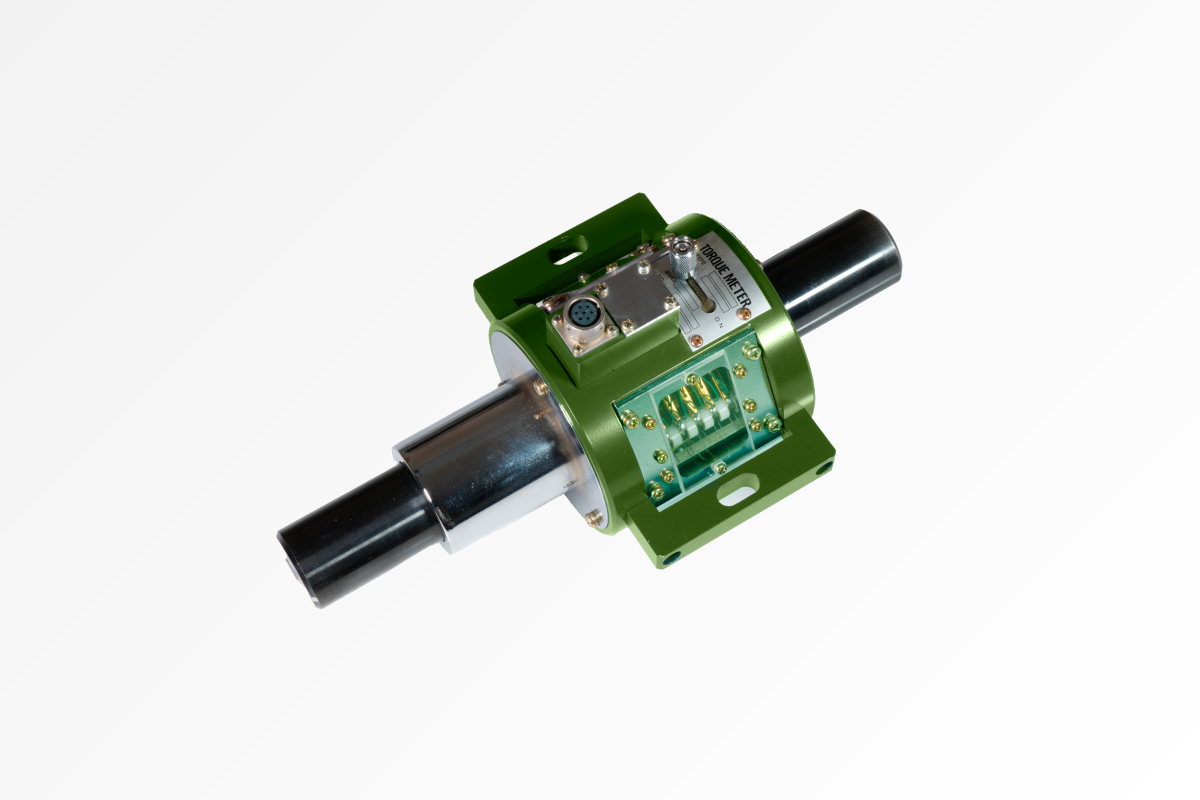

TMA-5NM～20KN

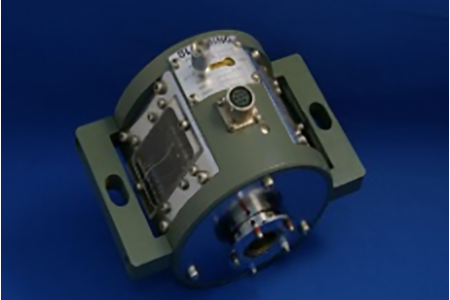

TMA-□NCM-1

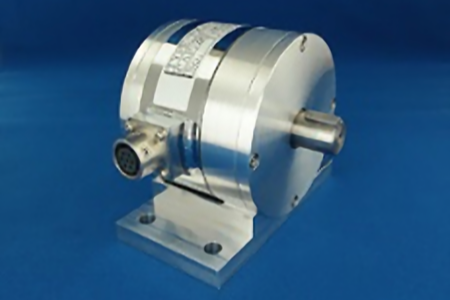

TESR-□B
TTCF（非回転型/固定式）

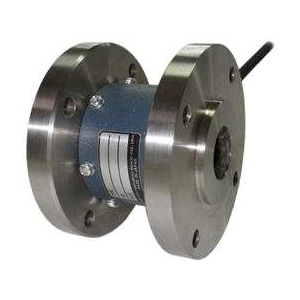

TTCF
TCF型は非回転型のトルク変換器です。内部にスリップリングを内蔵していませんので、静止状態で使用してください。スリップリングが不要のために低価格となり、低トルクから高トルクまで幅広いレンジでの高精度、且つ安定した計測が可能です。また両面フランジばかりでなくキー溝式の丸シャフトや御指定による加工も可能です。エヤードライバー、電動ドライバー等の性能試験や自動車部品のトルク試験、ロボット等に利用されています。
| 型式 | 定格容量 | |
| TTCF-0.2N | 0.2N⋅m | 0.020 kgf-m |
| TTCF-0.5N | 0.5N⋅m | 0.050 kgf-m |
| TTCF-1N | 1N⋅m | 0.102 kgf-m |
| TTCF-2N | 2N⋅m | 0.204 kgf-m |
| TTCF-5N | 5N⋅m | 0.510 kgf-m |
| TTCF-10N | 10N⋅m | 1.019 kgf-m |
| TTCF-20N | 20N⋅m | 2.039 kgf-m |
| TTCF-50N | 50N⋅m | 5.099 kgf-m |
| TTCF-100N | 100N⋅m | 10.19 kgf-m |
| TTCF-200N | 200N⋅m | 20.39 kgf-m |
| TTCF-500N | 500N⋅m | 50.99 kgf-m |
| TTCF-1000N | 1000N⋅m | 101.9 kgf-m |
| TTCF-2000N | 2000N⋅m | 203.9 kgf-m |
| TTCF-5000N | 5000N⋅m | 509.9 kgf-m |
仕様
| 定格容量: | 0.2N・mから5000N・m |
| 定格出力: | 1mV/V±1%（0.2N・mは0.7mV/V） |
| 非直線性: | 0.3%R.O.（0.2N・m∼5N・mは0.5%R.O.） |
| ヒステリシス: | 0.3%R.O.（0.2N・m∼5N・mは0.5%R.O.） |
| 繰り返し性: | 0.2%R.O. |
| 推奨印加電圧: | 10V（0.2N・m、0.5N・mは5V） |
| 許容印加電圧: | 15V（0.2N・m、0.5N・mは10V） |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| φ10、4芯シールドケーブル3m(500N・m以上) | |
| φ6、4芯シールドケーブル3m(1～200N・m) | |
| φ3、4芯シールドケーブル3m(0.2～0.5N・m) |

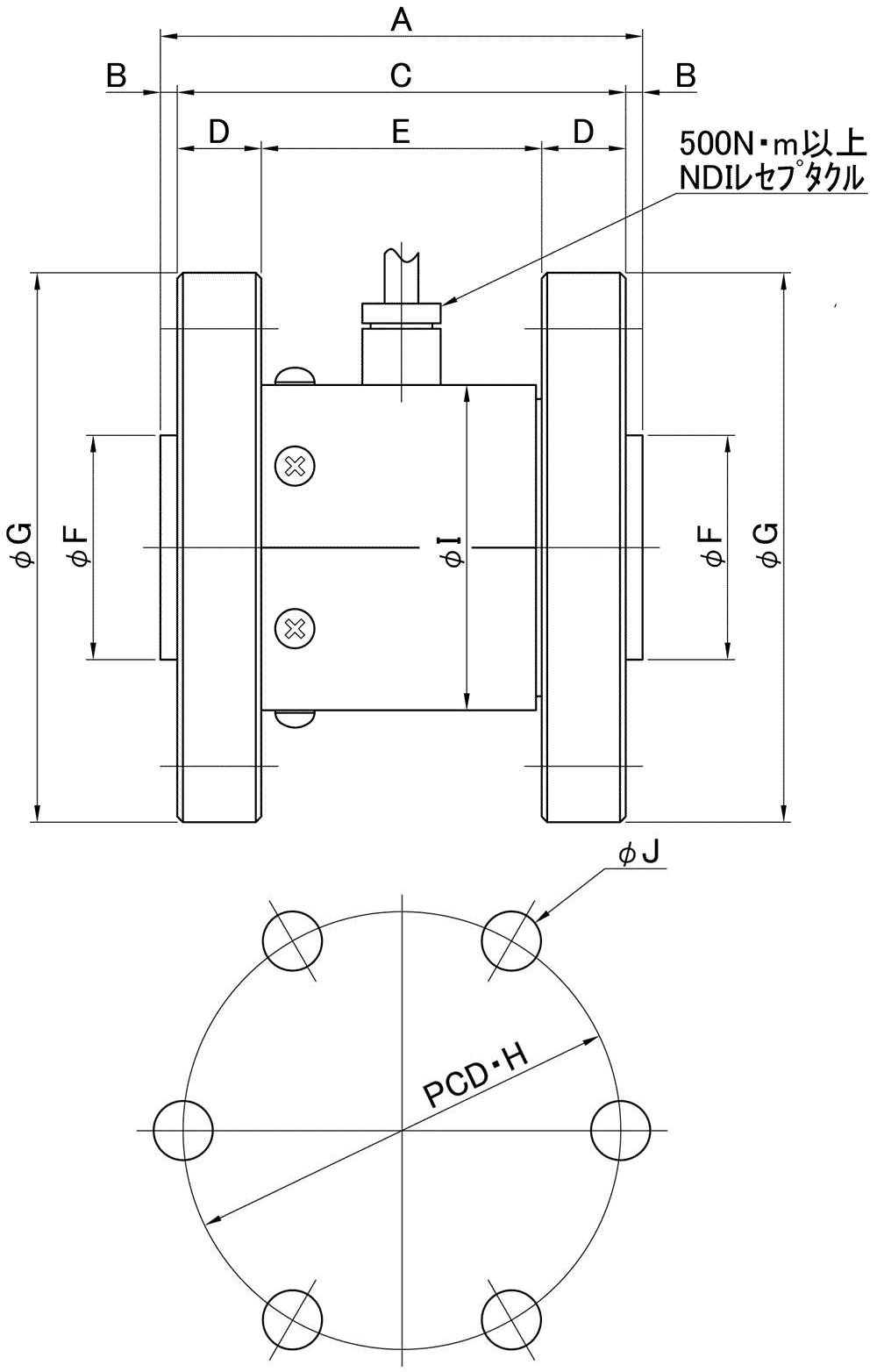

寸法表
| 型式 | 定格容量 | A | B | C | D | E | φF | φG | H | I | φJ | 質量 (kg) |
| TTCF-0.2N | 0.2N⋅m | 61 | 3 | 55 | 5 | 45 | 20 | 48 | 38 | 26 | 2×4−4.5 | 0.2 |
| TTCF-0.5N | 0.5N⋅m | 61 | 3 | 55 | 5 | 45 | 20 | 48 | 38 | 26 | 2×4−4.5 | 0.2 |
| TTCF-1N | 1N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.2 |
| TTCF-2N | 2N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.2 |
| TTCF-5N | 5N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.2 |
| TTCF-10N | 10N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.3 |
| TTCF-20N | 20N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.3 |
| TTCF-50N | 50N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.3 |
| TTCF-100N | 100N⋅m | 61 | 3 | 55 | 10 | 35 | 40 | 80 | 66 | 48 | 2×4−6.5 | 1.3 |
| TTCF-200N | 200N⋅m | 86 | 3 | 80 | 15 | 50 | 40 | 98 | 78 | 58 | 2×6−10.5 | 2.2 |
| TTCF-500N | 500N⋅m | 130 | 5 | 120 | 20 | 80 | 60 | 118 | 95 | 58 | 2×6−10.5 | 4.6 |
| TTCF-1000N | 1000N⋅m | 136 | 3 | 130 | 20 | 90 | 60 | 146 | 115 | 75 | 2×6−14 | 6.7 |
| TTCF-2000N | 2000N⋅m | 146 | 3 | 140 | 25 | 90 | 60 | 166 | 130 | 88 | 2×8−18 | 10.1 |
| TTCF-5000N | 5000N⋅m | 176 | 3 | 170 | 35 | 100 | 60 | 197 | 155 | 98 | 2×12−17 | 18.7 |
TTCF
TCF型は非回転型のトルク変換器です。内部にスリップリングを内蔵していませんので、静止状態で使用してください。スリップリングが不要のために低価格となり、低トルクから高トルクまで幅広いレンジでの高精度、且つ安定した計測が可能です。また両面フランジばかりでなくキー溝式の丸シャフトや御指定による加工も可能です。エヤードライバー、電動ドライバー等の性能試験や自動車部品のトルク試験、ロボット等に利用されています。
| 型式 | 定格容量 | |
| TTCF-0.2N | 0.2N⋅m | 0.020 kgf-m |
| TTCF-0.5N | 0.5N⋅m | 0.050 kgf-m |
| TTCF-1N | 1N⋅m | 0.102 kgf-m |
| TTCF-2N | 2N⋅m | 0.204 kgf-m |
| TTCF-5N | 5N⋅m | 0.510 kgf-m |
| TTCF-10N | 10N⋅m | 1.019 kgf-m |
| TTCF-20N | 20N⋅m | 2.039 kgf-m |
| TTCF-50N | 50N⋅m | 5.099 kgf-m |
| TTCF-100N | 100N⋅m | 10.19 kgf-m |
| TTCF-200N | 200N⋅m | 20.39 kgf-m |
| TTCF-500N | 500N⋅m | 50.99 kgf-m |
| TTCF-1000N | 1000N⋅m | 101.9 kgf-m |
| TTCF-2000N | 2000N⋅m | 203.9 kgf-m |
| TTCF-5000N | 5000N⋅m | 509.9 kgf-m |
仕様
| 定格容量: | 0.2N・mから5000N・m |
| 定格出力: | 1mV/V±1%（0.2N・mは0.7mV/V） |
| 非直線性: | 0.3%R.O.（0.2N・m∼5N・mは0.5%R.O.） |
| ヒステリシス: | 0.3%R.O.（0.2N・m∼5N・mは0.5%R.O.） |
| 繰り返し性: | 0.2%R.O. |
| 推奨印加電圧: | 10V（0.2N・m、0.5N・mは5V） |
| 許容印加電圧: | 15V（0.2N・m、0.5N・mは10V） |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| φ10、4芯シールドケーブル3m(500N・m以上) | |
| φ6、4芯シールドケーブル3m(1～200N・m) | |
| φ3、4芯シールドケーブル3m(0.2～0.5N・m) |
寸法表
| 型式 | TTCF-0.2N | TTCF-0.5N | TTCF-1N |
| 定格容量 | 0.2N⋅m | 0.5N⋅m | 1N⋅m |
| A | 61 | 61 | 61 |
| B | 3 | 3 | 3 |
| C | 55 | 55 | 55 |
| D | 5 | 5 | 10 |
| E | 45 | 45 | 35 |
| φF | 20 | 20 | 40 |
| φG | 48 | 48 | 80 |
| H | 38 | 38 | 66 |
| I | 26 | 26 | 48 |
| φJ | 2×4−4.5 | 2×4−4.5 | 2×4−6.5 |
| 質量 (kg) |
0.2 | 0.2 | 1.2 |
| 型式 | TTCF-2N | TTCF-5N | TTCF-10N |
| 定格容量 | 2N⋅m | 5N⋅m | 10N⋅m |
| A | 61 | 61 | 61 |
| B | 3 | 3 | 3 |
| C | 55 | 55 | 55 |
| D | 10 | 10 | 10 |
| E | 35 | 35 | 35 |
| φF | 40 | 40 | 40 |
| φG | 80 | 80 | 80 |
| H | 66 | 66 | 66 |
| I | 48 | 48 | 48 |
| φJ | 2×4−6.5 | 2×4−6.5 | 2×4−6.5 |
| 質量 (kg) |
1.2 | 1.2 | 1.3 |
| 型式 | TTCF-20N | TTCF-50N | TTCF-100N |
| 定格容量 | 20N⋅m | 50N⋅m | 100N⋅m |
| A | 61 | 61 | 61 |
| B | 3 | 3 | 3 |
| C | 55 | 55 | 55 |
| D | 10 | 10 | 10 |
| E | 35 | 35 | 35 |
| φF | 40 | 40 | 40 |
| φG | 80 | 80 | 80 |
| H | 66 | 66 | 66 |
| I | 48 | 48 | 48 |
| φJ | 2×4−6.5 | 2×4−6.5 | 2×4−6.5 |
| 質量 (kg) |
1.3 | 1.3 | 1.3 |
| 型式 | TTCF-200N | TTCF-500N | TTCF-1000N |
| 定格容量 | 200N⋅m | 500N⋅m | 1000N⋅m |
| A | 86 | 130 | 136 |
| B | 3 | 5 | 3 |
| C | 80 | 120 | 130 |
| D | 15 | 20 | 20 |
| E | 50 | 80 | 90 |
| φF | 40 | 60 | 60 |
| φG | 98 | 118 | 146 |
| H | 78 | 95 | 115 |
| I | 58 | 58 | 75 |
| φJ | 2×6−10.5 | 2×6−10.5 | 2×6−14 |
| 質量 (kg) |
2.2 | 4.6 | 6.7 |
| 型式 | TTCF-2000N | TTCF-5000N | |
| 定格容量 | 2000N⋅m | 5000N⋅m | |
| A | 146 | 176 | |
| B | 3 | 3 | |
| C | 140 | 170 | |
| D | 25 | 35 | |
| E | 90 | 100 | |
| φF | 60 | 60 | |
| φG | 166 | 197 | |
| H | 130 | 155 | |
| I | 88 | 98 | |
| φJ | 2×8−18 | 2×12−17 | |
| 質量 (kg) |
10.1 | 18.7 |
