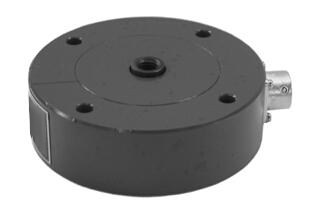

引張圧縮ロードセル
TLCB-L
超薄型で高出力、高精度なので試験機用に最適です。
| 型式 | 定格容量 | |
| TLCB-L-500N | 500N | 50.99kgf |
| TLCB-L-1KN | 1kN | 101.9kgf |
| TLCB-L-2KN | 2kN | 203.9kgf |
仕様
| 定格容量 | 500N～2kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
| 質量 | 1.7kg（ケーブル含まず） |

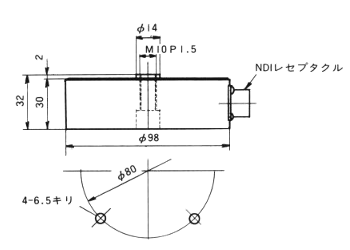

寸法表
TLCB-L
超薄型で高出力、高精度なので試験機用に最適です。
| 型式 | 定格容量 | |
| TLCB-L-500N | 500N | 50.99kgf |
| TLCB-L-1KN | 1kN | 101.9kgf |
| TLCB-L-2KN | 2kN | 203.9kgf |
仕様
| 定格容量 | 500N～2kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
| 質量 | 1.7kg（ケーブル含まず） |
寸法表
TLRK
小型でありながら高精度と高出力を実現した、両端メネジタイプの引張圧縮ロードセルです。
小型・軽量で取り扱いが簡単ながら、押引の出力誤差が少なく、高い信頼性を誇ります。100Nから20kNまでの幅広い測定範囲に対応し、材料試験や自動車部品の性能試験など、様々な工業計測分野で幅広く活用されています。
さらに、両端メネジに加え、片端フランジタイプの取り付け方法も選択可能。OEM生産によるコスト削減も実現できます。
特長
- 小型・軽量: 取り扱いが簡単です。
- 高精度・高出力: 高い信頼性で安定した計測が可能です。
- 豊富なラインアップ: 100N～20kNの幅広いレンジに対応します。
- 取り付け方法の選択: 両端メネジと片端フランジの2タイプから選択できます。
- ローコスト: OEM生産によりコストダウンが可能です。
| 型式 | 定格容量 | |
| TLRK-100N | 100N | 10.19kgf |
| TLRK-200N | 200N | 20.39kgf |
| TLRK-500N | 500N | 50.99kgf |
| TLRK-1KN | 1kN | 101.9kgf |
| TLRK-2KN | 2kN | 203.9kgf |
| TLRK-5KN | 5kN | 509.9kgf |
| TLRK-10KN | 10kN | 1.019tonf |
| TLRK-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 100N～20kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（100N～200Nは5V） |
| 許容印加電圧 | 15V（100N～200Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃（100N～200Nは-10～+60℃） |
| 許容温度範囲 | -20～+80℃（100N～200Nは-10～+60℃） |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m（500N～20kN） |
| φ3、4芯シールドケーブル3m（100N～200N） |

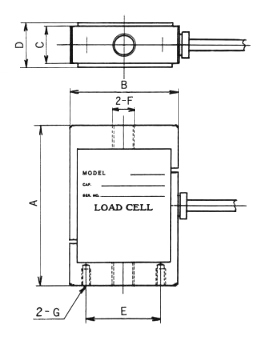

寸法表
| 型式 | 定格容量 | A | B | C | D | E | F | G | 質量 (kg) |
| TLRK-100N | 100N | 55 | 42 | 12 | 18 | - | M6P1 深サ8 | - | 0.17 |
| TLRK-200N | 200N | 55 | 42 | 12 | 18 | - | M6P1 深サ8 | - | 0.17 |
| TLRK-500N | 500N | 85 | 58 | 20 | 26 | 40 | M12P1.75 深サ15 | M5 深サ8 | 0.65 |
| TLRK-1KN | 1kN | 85 | 58 | 20 | 26 | 40 | M12P1.75 深サ15 | M5 深サ8 | 0.65 |
| TLRK-2KN | 2kN | 85 | 58 | 20 | 26 | 40 | M12P1.75 深サ15 | M5 深サ8 | 0.65 |
| TLRK-5KN | 5kN | 85 | 58 | 20 | 26 | 40 | M12P1.75 深サ15 | M5 深サ8 | 0.65 |
| TLRK-10KN | 10kN | 105 | 78 | 32 | 38 | 60 | M18P1.5 深サ22 | M6 深サ10 | 1.65 |
| TLRK-20KN | 20kN | 110 | 88 | 36 | 42 | 60 | M18P1.5 深サ22 | M6 深サ10 | 2.25 |
TLRK
小型でありながら高精度と高出力を実現した、両端メネジタイプの引張圧縮ロードセルです。
小型・軽量で取り扱いが簡単ながら、押引の出力誤差が少なく、高い信頼性を誇ります。100Nから20kNまでの幅広い測定範囲に対応し、材料試験や自動車部品の性能試験など、様々な工業計測分野で幅広く活用されています。
さらに、両端メネジに加え、片端フランジタイプの取り付け方法も選択可能。OEM生産によるコスト削減も実現できます。
小型・軽量で取り扱いが簡単ながら、押引の出力誤差が少なく、高い信頼性を誇ります。100Nから20kNまでの幅広い測定範囲に対応し、材料試験や自動車部品の性能試験など、様々な工業計測分野で幅広く活用されています。
さらに、両端メネジに加え、片端フランジタイプの取り付け方法も選択可能。OEM生産によるコスト削減も実現できます。
特長
- 小型・軽量: 取り扱いが簡単です。
- 高精度・高出力: 高い信頼性で安定した計測が可能です。
- 豊富なラインアップ: 100N～20kNの幅広いレンジに対応します。
- 取り付け方法の選択: 両端メネジと片端フランジの2タイプから選択できます。
- ローコスト: OEM生産によりコストダウンが可能です。
| 型式 | 定格容量 | |
| TLRK-100N | 100N | 10.19kgf |
| TLRK-200N | 200N | 20.39kgf |
| TLRK-500N | 500N | 50.99kgf |
| TLRK-1KN | 1kN | 101.9kgf |
| TLRK-2KN | 2kN | 203.9kgf |
| TLRK-5KN | 5kN | 509.9kgf |
| TLRK-10KN | 10kN | 1.019tonf |
| TLRK-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 100N～20kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（100N～200Nは5V） |
| 許容印加電圧 | 18V（100N～200Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃（100N～200Nは-10～+60℃） |
| 許容温度範囲 | -20～+80℃（100N～200Nは-10～+60℃） |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m（500N～20kN） |
| φ3、4芯シールドケーブル3m（100N～200N） |
寸法表
| 型式 | TLRK-100N | TLRK-200N | TLRK-500N |
| 定格容量 | 100N | 200N | 500N |
| A | 55 | 55 | 85 |
| B | 42 | 42 | 58 |
| C | 12 | 12 | 20 |
| D | 18 | 18 | 26 |
| E | - | - | 40 |
| F | M6P1 深サ8 | M6P1 深サ8 | M12P1.75 深サ15 |
| G | - | - | M5 深サ8 |
| 質量 (kg) |
0.17 | 0.17 | 0.65 |
| 型式 | TLRK-1KN | TLRK-2KN | TLRK-5KN |
| 定格容量 | 1kN | 2kN | 5kN |
| A | 85 | 85 | 85 |
| B | 58 | 58 | 58 |
| C | 20 | 20 | 20 |
| D | 26 | 26 | 26 |
| E | 40 | 40 | 40 |
| F | M12P1.75 深サ15 | M12P1.75 深サ15 | M12P1.75 深サ15 |
| G | M5 深サ8 | M5 深サ8 | M5 深サ8 |
| 質量 (kg) |
0.65 | 0.65 | 0.65 |
| 型式 | TLRK-10KN | TLRK-20KN | |
| 定格容量 | 10kN | 20kN | |
| A | 105 | 110 | |
| B | 78 | 88 | |
| C | 32 | 36 | |
| D | 38 | 42 | |
| E | 60 | 60 | |
| F | M18P1.5 深サ22 | M18P1.5 深サ22 | |
| G | M6 深サ10 | M6 深サ10 | |
| 質量 (kg) |
1.65 | 2.25 |
TLRL
このロードセルは、引張・圧縮の両方の測定に対応しており、小型・軽量なため、様々な用途で活躍します。両端にネジがあるため、簡単に取り付けられる点も大きなメリットです。
特徴
- 高い精度と出力：精密な測定が可能で、信頼性の高いデータを提供します。
- 小型・軽量：設置場所を選ばず、手軽に持ち運びできます。
- 両端ネジ式：取り付けが簡単で、迅速なセットアップが可能です。
- オールステンレス製：耐久性が高く、様々な環境での使用に適しています。
| 型式 | 定格容量 | |
| TLRL-500N | 500N | 50.99kgf |
| TLRL-1KN | 1kN | 101.9kgf |
| TLRL-2KN | 2kN | 203.9kgf |
| TLRL-5KN | 5kN | 509.9kgf |
| TLRL-10KN | 10kN | 1.019tonf |
仕様
| 定格容量 | 500N～10kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.15％R.O. |
| ヒステリシス | 0.15％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |
| 質量 | 約0.6kg（ケーブル含む） |

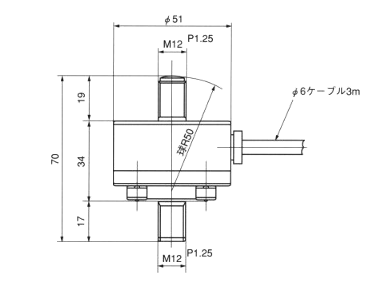

寸法表
TLRL
このロードセルは、引張・圧縮の両方の測定に対応しており、小型・軽量なため、様々な用途で活躍します。両端にネジがあるため、簡単に取り付けられる点も大きなメリットです。
特徴
- 高い精度と出力：精密な測定が可能で、信頼性の高いデータを提供します。
- 小型・軽量：設置場所を選ばず、手軽に持ち運びできます。
- 両端ネジ式：取り付けが簡単で、迅速なセットアップが可能です。
- オールステンレス製：耐久性が高く、様々な環境での使用に適しています。
| 型式 | 定格容量 | |
| TLRL-500N | 500N | 50.99kgf |
| TLRL-1KN | 1kN | 101.9kgf |
| TLRL-2KN | 2kN | 203.9kgf |
| TLRL-5KN | 5kN | 509.9kgf |
| TLRL-10KN | 10kN | 1.019tonf |
仕様
| 定格容量 | 500N～10kN |
| 定格出力 | ±2mV/V±1％ |
| 非直線性 | 0.15％R.O. |
| ヒステリシス | 0.15％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |
| 質量 | 約0.6kg（ケーブル含む） |
寸法表
TLRL-A
引張・圧縮用のロードセルで、小型・軽量、両端ネジなので取り付けが簡単です。
特徴
- 高精度・高出力
- オールステンレス製
| 型式 | 定格容量 | |
| TLRL-A-500N | 500N | 50.99kgf |
| TLTR-A-1kN | 1kN | 101.9kgf |
仕様
| 定格容量: | 500N、1kN |
| 定格出力: | 2mV/V±1% |
| 非直線性: | 0.15%R.O. |
| ヒステリシス: | 0.15%R.O. |
| 繰り返し性: | 0.1%R.O. |
| 推奨印加電圧: | 10V |
| 許容印加電圧: | 15V |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度補償範囲: | -10〜+70℃ |
| 許容温度範囲: | -20〜+80℃ |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| ケーブル: | φ6、4芯シールドケーブル3m |
| 質量: | 約0.6kg |
* 防滴構造ではありません

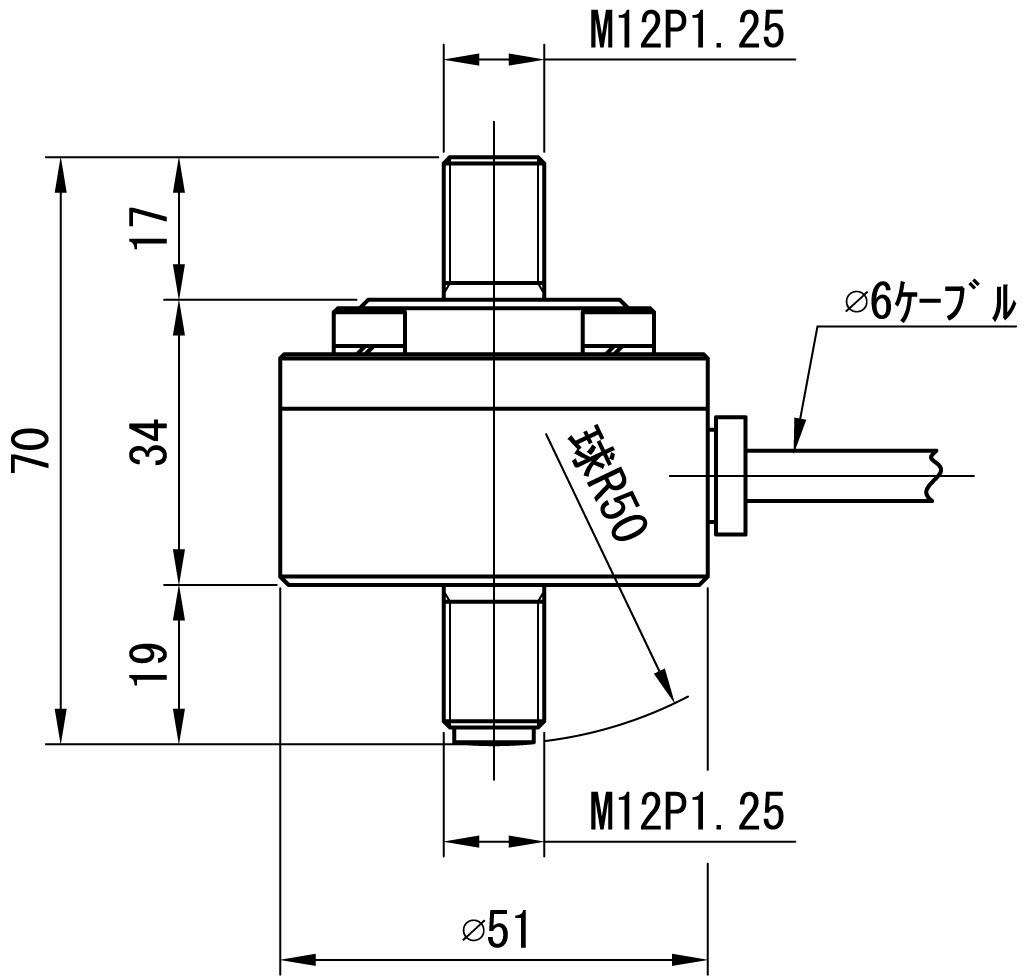

寸法表
TLRL-A
引張・圧縮用のロードセルで、小型・軽量、両端ネジなので取り付けが簡単です。
特徴
- 高精度・高出力
- オールステンレス製
| 型式 | 定格容量 | |
| TLRL-A-500N | 500N | 50.99kgf |
| TLTR-A-1kN | 1kN | 101.9kgf |
仕様
| 定格容量: | 500N、1kN |
| 定格出力: | 2mV/V±1% |
| 非直線性: | 0.15%R.O. |
| ヒステリシス: | 0.15%R.O. |
| 繰り返し性: | 0.1%R.O. |
| 推奨印加電圧: | 10V |
| 許容印加電圧: | 15V |
| 入出力抵抗: | 350Ω±1% |
| 絶縁抵抗: | 2000MΩ以上 |
| 温度補償範囲: | -10〜+70℃ |
| 許容温度範囲: | -20〜+80℃ |
| 温度による零点の影響: | ±0.01%R.O./℃ |
| 温度による出力の影響: | ±0.01%/℃ |
| 許容過負荷: | 120%R.C. |
| ケーブル: | φ6、4芯シールドケーブル3m |
| 質量: | 約0.6kg |
* 防滴構造ではありません
寸法表
TLRM
TLRM型荷重変換器は、両端メネジ仕様の引張圧縮専用ロードセルです。小型でありながら高精度、高出力を誇り、押し引きの出力誤差も少なく、高い信頼性を実現しました。
20Nから20kNまでの幅広い測定範囲に対応し、材料試験や自動車部品の性能試験など、様々な工業計測分野で広くご使用いただけます。
特長
小型・軽量で取り扱いが容易
- 高精度・高出力による高い信頼性
- 両端メネジと片端フランジの2種類の取り付け方法に対応
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- 若干の寸法変更
- ケーブル直結型
| 型式 | 定格容量 | |
| TLRM-20N | 20N | 2.039kgf |
| TLRM-50N | 50N | 5.099kgf |
| TLRM-100N | 100N | 10.19kgf |
| TLRM-200N | 200N | 20.39kgf |
| TLRM-500N | 500N | 50.99kgf |
| TLRM-1KN | 1kN | 101.9kgf |
| TLRM-2KN | 2kN | 203.9kgf |
| TLRM-5KN | 5kN | 509.9kgf |
| TLRM-10KN | 10kN | 1.019tonf |
| TLRM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | ±2mV/V±1％（20N～50Nは1mV/V、100Nは1.5mV/V） |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V（20N～50Nは5V） |
| 許容印加電圧 | 15V（20N～50Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
寸法表
| 型式 | 定格容星 | ΦA | B | C | ΦD | ΦE | F | G | H | I | 質量 (kg) |
| TLRM-20N | 20N | 52 | 45 | 38 | 47 | 12 | M6P1 深サ8 | M6P1 深サ6 | 38 | M4深サ6 | 0.26 |
| TLRM-50N | 50N | 52 | 45 | 38 | 47 | 12 | M6P1 深サ8 | M6P1 深サ6 | 38 | M4深サ6 | 0.26 |
| TLRM-100N | 100N | 63 | 60 | 55 | 55 | 20 | M10P1-5 深サ15 | M10P1・5 深サ15 | 40 | M5深サ10 | 0.95 |
| TLRM-200N | 200N | 63 | 60 | 55 | 55 | 20 | M10P1・5 深サ15 | M10P1.5 深サ15 | 40 | M5深サ10 | 0.95 |
| TLRM-500N | 500N | 63 | 60 | 55 | 55 | 20 | M10P1.5 深サ15 | M10P1.5 深サ15 | 40 | M5深サ10 | 0.95 |
| TLRM-1KN | IkN | 70 | 65 | 60 | 64 | 20 | M10P1.5 深サ15 | M10P1.5 深サ15 | 40 | M5深サ10 | 1.3 |
| TLRM-2KN | 2kN | 70 | 65 | 60 | 64 | 20 | M10P1.5 深サ15 | M10P1.5 深サ15 | 40 | M5深サ10 | 1.3 |
| TLRM-5KN | 5kN | 70 | 85 | 85 | 60 | － | M12P1.75 深サ15 | M12P1.75 深サ15 | 40 | M5深サ10 | 1.7 |
| TLRM-10KN | 10kN | 88 | 110 | 110 | 80 | － | M18P1.5 深サ 22 | M18P1.5 深サ 22 | 60 | M8深サ12 | 3.5 |
| TLRM-20KN | 20kN | 98 | 110 | 110 | 90 | － | M18P1.5 深サ 22 | M18P1.5 深サ 22 | 60 | M8深サ12 | 4.5 |
TLRM
TLRM型荷重変換器は、両端メネジ仕様の引張圧縮専用ロードセルです。小型でありながら高精度、高出力を誇り、押し引きの出力誤差も少なく、高い信頼性を実現しました。
20Nから20kNまでの幅広い測定範囲に対応し、材料試験や自動車部品の性能試験など、様々な工業計測分野で広くご使用いただけます。
特長
小型・軽量で取り扱いが容易
- 高精度・高出力による高い信頼性
- 両端メネジと片端フランジの2種類の取り付け方法に対応
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- 若干の寸法変更
- ケーブル直結型
| 型式 | 定格容量 | |
| TLRM-20N | 20N | 2.039kgf |
| TLRM-50N | 50N | 5.099kgf |
| TLRM-100N | 100N | 10.19kgf |
| TLRM-200N | 200N | 20.39kgf |
| TLRM-500N | 500N | 50.99kgf |
| TLRM-1KN | 1kN | 101.9kgf |
| TLRM-2KN | 2kN | 203.9kgf |
| TLRM-5KN | 5kN | 509.9kgf |
| TLRM-10KN | 10kN | 1.019tonf |
| TLRM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | ±2mV/V±1％（20N～50Nは1mV/V、100Nは1.5mV/V） |
| 非直線性 | 0.05％R.O. |
| ヒステリシス | 0.05％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V（20N～50Nは5V） |
| 許容印加電圧 | 15V（20N～50Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |

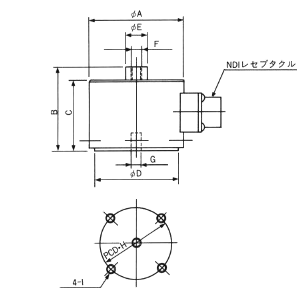

寸法表
| 型式 | TLRM-20N | TLRM-50N | TLRM-100N |
| 定格容量 | 20N | 50N | 100N |
| ΦA | 52 | 52 | 63 |
| B | 45 | 45 | 60 |
| C | 38 | 38 | 55 |
| ΦD | 47 | 47 | 55 |
| ΦE | 12 | 12 | 20 |
| F | M6P1 深サ8 | M6P1 深サ8 | M10P1-5 深サ15 |
| G | M6P1 深サ6 | M6P1 深サ6 | M10P1・5 深サ15 |
| H | 38 | 38 | 40 |
| I | M4深サ6 | M4深サ6 | M5深サ10 |
| 質量 (kg) |
0.26 | 0.26 | 0.95 |
| 型式 | TLRM-200N | TLRM-500N | TLRM-1KN |
| 定格容量 | 200N | 500N | IkN |
| ΦA | 63 | 63 | 70 |
| B | 60 | 60 | 65 |
| C | 55 | 55 | 60 |
| ΦD | 55 | 55 | 64 |
| ΦE | 20 | 20 | 20 |
| F | M10P1.5 深サ15 | M10P1.5 深サ15 | M10P1.5 深サ15 |
| G | M10P1.5 深サ15 | M10P1.5 深サ15 | M10P1.5 深サ15 |
| H | 40 | 40 | 40 |
| I | M5深サ10 | M5深サ10 | M5深サ10 |
| 質量 (kg) |
0.95 | 0.95 | 1.3 |
| 型式 | TLRM-2KN | TLRM-5KN | TLRM-10KN |
| 定格容量 | 2kN | 5kN | 10kN |
| ΦA | 70 | 70 | 88 |
| B | 65 | 85 | 110 |
| C | 60 | 85 | 110 |
| ΦD | 64 | 60 | 80 |
| ΦE | 20 | － | － |
| F | M10P1.5 深サ15 | M12P1.75 深サ15 | M18P1.5 深サ 22 |
| G | M10P1.5 深サ15 | M12P1.75 深サ15 | M18P1.5 深サ 22 |
| H | 40 | 40 | 60 |
| I | M5深サ10 | M5深サ10 | M8深サ12 |
| 質量 (kg) |
1.3 | 1.7 | 3.5 |
| 型式 | TLRM-20KN | ||
| 定格容量 | 20kN | ||
| ΦA | 98 | ||
| B | 110 | ||
| C | 110 | ||
| ΦD | 90 | ||
| ΦE | － | ||
| F | M18P1.5 深サ 22 | ||
| G | M18P1.5 深サ 22 | ||
| H | 60 | ||
| I | M8深サ12 | ||
| 質量 (kg) |
4.5 |

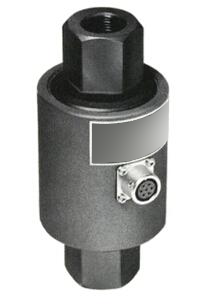

TLRN
TLRN型荷重変換器は、両端メネジの引張圧縮専用ロードセルです。加圧側がオネジ加工のみで済むため、取り付けが非常に容易です。
材料の特性試験や自動車部品の性能試験など、幅広い工業計測分野でご活用いただけます。
特長
- 取り付けが簡単
- 高い信頼性、優れたコストパフォーマンス
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- オネジタイプの提供
- ネジ寸法の変更
- 防水型への対応
- 全長寸法の変更
| 型式 | 定格容量 | |
| TLRN-1KN | 1kN | 101.9kgf |
| TLRN-2KN | 2kN | 203.9kgf |
| TLRN-5KN | 5kN | 509.9kgf |
| TLRN-10KN | 10kN | 1.019tonf |
| TLRN-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 1kN～20kN |
| 定格出力 | ±1mV/V±1％ |
| 非直線性 | 0.3％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |

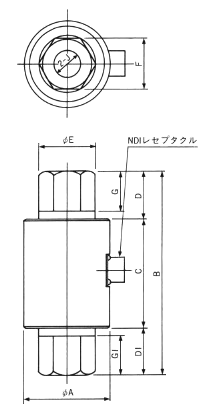

寸法表
| 型式 | 定格容量 | A | B | C | D | D1 | φE | F | G | G1 | J | 質量 (kg) |
| TLRN-1KN | 1kN | 63 | 80 | 40 | 20 | 20 | 19.6 | 17 | 20 | 20 | M10P1.5深サ15 | 0.8 |
| TLRN-2KN | 2kN | 63 | 80 | 40 | 20 | 20 | 19.6 | 17 | 20 | 20 | M10P1.5深サ15 | 0.8 |
| TLRN-5KN | 5kN | 63 | 92 | 42 | 20 | 30 | 31.2 | 27 | 20 | 25 | M18P1.5深サ25 | 1 |
| TLRN-10KN | 10kN | 56 | 130 | 70 | 30 | 30 | 37 | 32 | 25 | 25 | M18P1.5深サ25 | 1.1 |
| TLRN-20KN | 20kN | 66 | 140 | 80 | 30 | 30 | 41 | 36 | 25 | 25 | M24P2深サ30 | 1.5 |
TLRN
TLRN型荷重変換器は、両端メネジの引張圧縮専用ロードセルです。加圧側がオネジ加工のみで済むため、取り付けが非常に容易です。
材料の特性試験や自動車部品の性能試験など、幅広い工業計測分野でご活用いただけます。
材料の特性試験や自動車部品の性能試験など、幅広い工業計測分野でご活用いただけます。
特長
- 取り付けが簡単
- 高い信頼性、優れたコストパフォーマンス
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- オネジタイプの提供
- ネジ寸法の変更
- 防水型への対応
- 全長寸法の変更
| 型式 | 定格容量 | |
| TLRN-1KN | 1kN | 101.9kgf |
| TLRN-2KN | 2kN | 203.9kgf |
| TLRN-5KN | 5kN | 509.9kgf |
| TLRN-10KN | 10kN | 1.019tonf |
| TLRN-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 1kN～20kN |
| 定格出力 | ±1mV/V±1％ |
| 非直線性 | 0.3％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m付属 |
寸法表
| 型式 | TLRN-1KN | TLRN-2KN | TLRN-5KN |
| 定格容量 | 1kN | 2kN | 5kN |
| A | 63 | 63 | 63 |
| B | 80 | 80 | 92 |
| C | 40 | 40 | 42 |
| D | 20 | 20 | 20 |
| D1 | 20 | 20 | 30 |
| φE | 19.6 | 19.6 | 31.2 |
| F | 17 | 17 | 27 |
| G | 20 | 20 | 20 |
| G1 | 20 | 20 | 25 |
| J | M10P1.5深サ15 | M10P1.5深サ15 | M18P1.5深サ25 |
| 質量 (kg) |
0.8 | 0.8 | 1 |
| 型式 | TLRN-10KN | TLRN-20KN | |
| 定格容量 | 10kN | 20kN | |
| A | 56 | 66 | |
| B | 130 | 140 | |
| C | 70 | 80 | |
| D | 30 | 30 | |
| D1 | 30 | 30 | |
| φE | 37 | 41 | |
| F | 32 | 36 | |
| G | 25 | 25 | |
| G1 | 25 | 25 | |
| J | M18P1.5深サ25 | M24P2深サ30 | |
| 質量 (kg) |
1.1 | 1.5 |

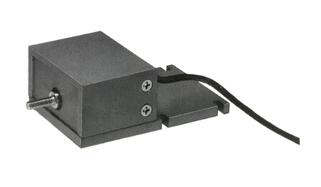

TLRU
TLRU型荷重変換器は、Uゲージタイプのロードセルと同形状でありながら、ひずみゲージ方式を採用することで、高精度と高安定度を誇ります。
繊維やワイヤーなどの引張試験、または低容量の荷重試験に幅広くご活用いただけます。
| 型式 | 定格容量 | |
| TLRU-10N | 10N | 1.019kgf |
| TLRU-20N | 20N | 2.039kgf |
| TLRU-50N | 50N | 5.099kgf |
仕様
| 定格容量 | 10N～50N |
| 定格出力 | ±1mV/V±1％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 8V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+60℃ |
| 許容温度範囲 | -10～+60℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ3、4芯シールドケーブル3m |
| 質量 | 約0.2kg（ケーブル含む） |

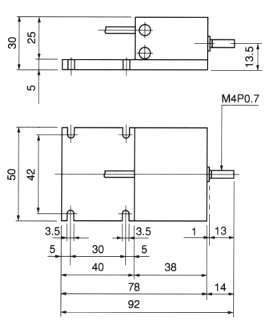

寸法表
TLRU
TLRU型荷重変換器は、Uゲージタイプのロードセルと同形状でありながら、ひずみゲージ方式を採用することで、高精度と高安定度を誇ります。
繊維やワイヤーなどの引張試験、または低容量の荷重試験に幅広くご活用いただけます。
繊維やワイヤーなどの引張試験、または低容量の荷重試験に幅広くご活用いただけます。
| 型式 | 定格容量 | |
| TLRU-10N | 10N | 1.019kgf |
| TLRU-20N | 20N | 2.039kgf |
| TLRU-50N | 50N | 5.099kgf |
仕様
| 定格容量 | 10N～50N |
| 定格出力 | ±1mV/V±1％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 推奨印加電圧 | 5V |
| 許容印加電圧 | 8V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+60℃ |
| 許容温度範囲 | -10～+60℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ3、4芯シールドケーブル3m |
| 質量 | 約0.2kg（ケーブル含む） |
寸法表
TLRX
TLRX型荷重変換器は、剪断方式を採用した薄型の引張圧縮専用ロードセルです。
高精度、高出力、高信頼性に優れ、曲げモーメントや横荷重に強い堅牢な構造を特徴とします。これにより、疲労試験や繰り返し荷重試験に最適な性能を発揮します。
また、薄型設計のため、取り付けスペースが限られた既存設備への導入も容易です。
特長
- 薄型設計：限られたスペースへの設置が可能
- 高精度、高出力、高い信頼性
- 高剛性：曲げモーメントや横荷重に強い
- 疲労試験に対応（定格荷重の1/2まで）
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- コネクター式の対応
- 若干の寸法変更
- ロードボタンの追加
| 型式 | 定格容量 | |
| TLRX-10KN | 10kN | 1.019tonf |
| TLRX-20KN | 20kN | 2.039tonf |
| TLRX-50KN | 50kN | 5.099tonf |
| TLRX-100KN | 100kN | 10.19tonf |
| TLRX-200KN | 200kN | 20.39tonf |
| TLRX-500KN | 500kN | 50.99tonf |
仕様
| 定格容量 | 10kN～500kN |
| 定格出力 | ±2mV/V±0.25％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |

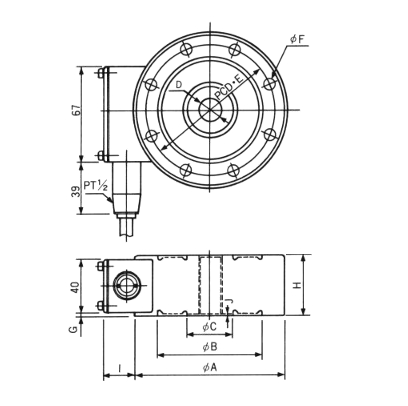

寸法表
| 型式 | 定格容量 | φA | φB | φC | D(2級ネジ) | φE | F | G | H | I | J |
| TLRX-10KN | 10kN | 118 | 82 | 36 | M18 PI.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 |
| TLRX-20KN | 20kN | 118 | 82 | 36 | M18 PI.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 |
| TLRX-50KN | 50kN | 138 | 94 | 48 | M24 P2 | 116 | 8-φ11 | 3 | 5 | 50 | 1 |
| TLRX-100KN | lOOkN | 182 | 126 | 76 | M39 P2 | 154 | 8-φ14 | 10 | 60 | 28 | 1 |
| TLRX-200KN | 200kN | 226 | 153 | 92 | M50 P2 | 190 | 8-φ18 | 25 | 90 | 28 | 1 |
| TLRX-500KN | 500kN | 310 | 200 | 138 | M76 P3 | 256 | 8-φ26 | 32.5 | 105 | 28 | 2 |
TLRX
TLRX型荷重変換器は、剪断方式を採用した薄型の引張圧縮専用ロードセルです。
高精度、高出力、高信頼性に優れ、曲げモーメントや横荷重に強い堅牢な構造を特徴とします。これにより、疲労試験や繰り返し荷重試験に最適な性能を発揮します。
また、薄型設計のため、取り付けスペースが限られた既存設備への導入も容易です。
高精度、高出力、高信頼性に優れ、曲げモーメントや横荷重に強い堅牢な構造を特徴とします。これにより、疲労試験や繰り返し荷重試験に最適な性能を発揮します。
また、薄型設計のため、取り付けスペースが限られた既存設備への導入も容易です。
特長
- 薄型設計：限られたスペースへの設置が可能
- 高精度、高出力、高い信頼性
- 高剛性：曲げモーメントや横荷重に強い
- 疲労試験に対応（定格荷重の1/2まで）
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
- 取付ネジ寸法の変更
- コネクター式の対応
- 若干の寸法変更
- ロードボタンの追加
| 型式 | 定格容量 | |
| TLRX-10KN | 10kN | 1.019tonf |
| TLRX-20KN | 20kN | 2.039tonf |
| TLRX-50KN | 50kN | 5.099tonf |
| TLRX-100KN | 100kN | 10.19tonf |
| TLRX-200KN | 200kN | 20.39tonf |
| TLRX-500KN | 500kN | 50.99tonf |
仕様
| 定格容量 | 10kN～500kN |
| 定格出力 | ±2mV/V±0.25％ |
| 非直線性 | 0.1％R.O. |
| ヒステリシス | 0.1％R.O. |
| 繰り返し性 | 0.05％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLRX-10KN | TLRX-20KN |
| 定格容量 | 10kN | 20kN |
| φA | 118 | 118 |
| φB | 82 | 82 |
| φC | 36 | 36 |
| D(2級ネジ) | M18 PI.5 | M18 PI.5 |
| φE | 100 | 100 |
| F | 8-φ9 | 8-φ9 |
| G | 3 | 3 |
| H | 46 | 46 |
| I | 25 | 25 |
| J | 1 | 1 |
| 型式 | TLRX-50KN | TLRX-100KN |
| 定格容量 | I | lOOkN |
| φA | 138 | 182 |
| φB | 94 | 126 |
| φC | 48 | 76 |
| D(2級ネジ) | M24 P2 | M39 P2 |
| φE | 116 | 154 |
| F | 8-φ11 | 8-φ14 |
| G | 3 | 10 |
| H | 5 | 60 |
| I | 50 | 28 |
| J | 1 | 1 |
| 型式 | TLRX-200KN | TLRX-500KN |
| 定格容量 | 200kN | 500kN |
| φA | 226 | 310 |
| φB | 153 | 200 |
| φC | 92 | 138 |
| D(2級ネジ) | M50 P2 | M76 P3 |
| φE | 190 | 256 |
| F | 8-φ18 | 8-φ26 |
| G | 25 | 32.5 |
| H | 90 | 105 |
| I | 28 | 28 |
| J | 1 | 2 |
