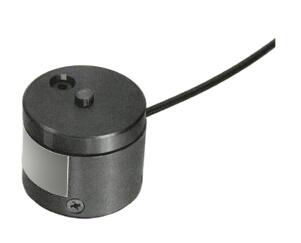

小型・高精度ロードセル 【圧縮型】
TLCM
小型・特殊ロードセル
一般的な構造とは一線を画す独自の特殊方式を採用しています。この革新的な設計により、小型ながらも卓越した高精度と高出力を実現し、小型精密ロードセルの決定版としてご好評いただいております。
試験機や精密計量用途はもちろんのこと、高度な実験研究分野においても、その優れた性能と取り回しの良さで幅広くご活用いただけます。
特長:
- コンパクト設計:
- 小型・軽量で、限られたスペースへの取り付けも容易です。
- 圧倒的なパフォーマンス:
- 独自の高精度・高出力設計により、信頼性の高い測定が可能です。
| 型式 | 定格容量 | |
| TLCM-20N | 20N | 2.039kgf |
| TLCM-50N | 50N | 5.099kgf |
| TLCM-100N | 100N | 10.19kgf |
| TLCM-200N | 200N | 20.39kgf |
| TLCM-500N | 500N | 50.99kgf |
| TLCM-1KN | 1kN | 101.9kgf |
| TLCM-2KN | 2kN | 203.9kgf |
| TLCM-5KN | 5kN | 509.9kgf |
| TLCM-10KN | 10kN | 1.019tonf |
| TLCM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | 2mV/V±1％（20N～100Nは1mV/V） |
| 非直線性 | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| ヒステリシス | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（20N～100Nは5V） |
| 許容印加電圧 | 15V（20N～100Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃（20N～100Nは-10～+60℃） |
| 許容温度範囲 | -20～+80℃（20N～100Nは-10～+60℃） |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m（200N～20kN） |
| φ3、4芯シールドケーブル3m（20N～100N） |

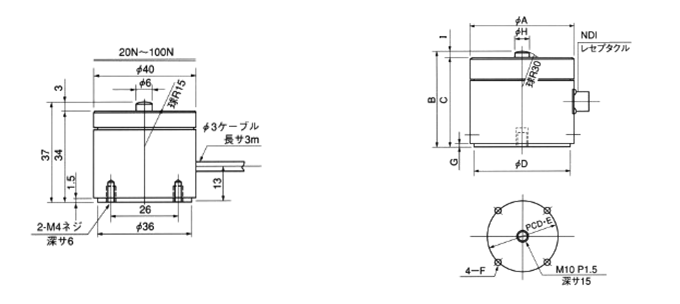

寸法表
| 型式 | 定格容量 | ΦA | B | C | ΦD | ΦE | F | G | H | I | 質量 (kg) |
| TLCM-20N | 20N | 上左図を参照ください | 0.25 | ||||||||
| TLCM-50N | 50N | 0.25 | |||||||||
| TLCM-100N | 100N | 0.29 | |||||||||
| TLCM-200N | 200N | 63 | 60 | 55 | 55 | 40 | M5深サ10 | 2 | 12 | 5 | 0.9 |
| TLCM-500N | 500N | 63 | 60 | 55 | 55 | 40 | M5深サ10 | 2 | 12 | 5 | 0.92 |
| TLCM-1KN | 1kN | 70 | 65 | 60 | 64 | 40 | M5深サ10 | 2 | 12 | 5 | 1.3 |
| TLCM-2KN | 2kN | 70 | 65 | 60 | 64 | 40 | M5深サ10 | 2 | 12 | 5 | 1.3 |
| TLCM-5KN | 5kN | 70 | 90 | 85 | 60 | 40 | M5深サ10 | 2 | 12 | 5 | 1.3 |
| TLCM-10KN | 10kN | 88 | 123 | 110 | 80 | 60 | M8深サ12 | 5 | 34 | 13 | 3.5 |
| TLCM-20KN | 20kN | 98 | 123 | 110 | 90 | 60 | M8深サ12 | 5 | 34 | 13 | 4.5 |
TLCM
小型・特殊ロードセル
一般的な構造とは一線を画す独自の特殊方式を採用しています。この革新的な設計により、小型ながらも卓越した高精度と高出力を実現し、小型精密ロードセルの決定版としてご好評いただいております。
試験機や精密計量用途はもちろんのこと、高度な実験研究分野においても、その優れた性能と取り回しの良さで幅広くご活用いただけます。
試験機や精密計量用途はもちろんのこと、高度な実験研究分野においても、その優れた性能と取り回しの良さで幅広くご活用いただけます。
特長:
- コンパクト設計:
- 小型・軽量で、限られたスペースへの取り付けも容易です。
- 圧倒的なパフォーマンス:
- 独自の高精度・高出力設計により、信頼性の高い測定が可能です。
| 型式 | 定格容量 | |
| TLCM-20N | 20N | 2.039kgf |
| TLCM-50N | 50N | 5.099kgf |
| TLCM-100N | 100N | 10.19kgf |
| TLCM-200N | 200N | 20.39kgf |
| TLCM-500N | 500N | 50.99kgf |
| TLCM-1KN | 1kN | 101.9kgf |
| TLCM-2KN | 2kN | 203.9kgf |
| TLCM-5KN | 5kN | 509.9kgf |
| TLCM-10KN | 10kN | 1.019tonf |
| TLCM-20KN | 20kN | 2.039tonf |
仕様
| 定格容量 | 20N～20kN |
| 定格出力 | 2mV/V±1％（20N～100Nは1mV/V） |
| 非直線性 | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| ヒステリシス | 0.05％R.O.（20N～100Nは0.1％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V（20N～100Nは5V） |
| 許容印加電圧 | 15V（20N～100Nは10V） |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃（20N～100Nは-10～+60℃） |
| 許容温度範囲 | -20～+80℃（20N～100Nは-10～+60℃） |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m（200N～20kN） |
| φ3、4芯シールドケーブル3m（20N～100N） |
寸法表
| 型式 | TLCM-20N | TLCM-50N | TLCM-100N |
| 定格容量 | 20N | 50N | 100N |
| ΦA | 上左図を参照ください | ||
| B | |||
| C | |||
| ΦD | |||
| ΦE | |||
| F | |||
| G | |||
| H | |||
| I | |||
| 質量 (kg) |
0.25 | 0.25 | 0.29 |
| 型式 | TLCM-200N | TLCM-500N | TLCM-1KN |
| 定格容量 | 200N | 500N | 1kN |
| ΦA | 63 | 63 | 70 |
| B | 60 | 60 | 65 |
| C | 55 | 55 | 60 |
| ΦD | 55 | 55 | 64 |
| ΦE | 40 | 40 | 40 |
| F | M5深サ10 | M5深サ10 | M5深サ10 |
| G | 2 | 2 | 2 |
| H | 12 | 12 | 12 |
| I | 5 | 5 | 5 |
| 質量 (kg) |
0.9 | 0.92 | 1.3 |
| 型式 | TLCM-2KN | TLCM-5KN | TLCM-10KN |
| 定格容量 | 2kN | 5kN | 10kN |
| ΦA | 70 | 70 | 88 |
| B | 65 | 90 | 123 |
| C | 60 | 85 | 110 |
| ΦD | 64 | 60 | 80 |
| ΦE | 40 | 40 | 60 |
| F | M5深サ10 | M5深サ10 | M8深サ12 |
| G | 2 | 2 | 5 |
| H | 12 | 12 | 34 |
| I | 5 | 5 | 13 |
| 質量 (kg) |
1.3 | 1.3 | 3.5 |
| 型式 | TLCM-20KN | ||
| 定格容量 | 20kN | ||
| ΦA | 98 | ||
| B | 123 | ||
| C | 110 | ||
| ΦD | 90 | ||
| ΦE | 60 | ||
| F | M8深サ12 | ||
| G | 5 | ||
| H | 34 | ||
| I | 13 | ||
| 質量 (kg) |
4.5 | ||

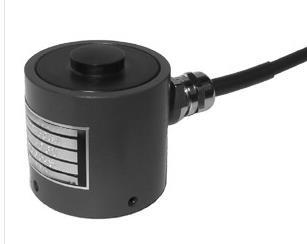

TLCP-B
圧縮専用のロードセルで荷重レンジの幅も
広く、高品質の汎用型ロードセルです。
| 型式 | 定格容量 | |
| TLCP-B-10KN | 10kN | 1.019tonf |
| TLCP-B-20KN | 20kN | 2.039tonf |
| TLCP-B-50KN | 50kN | 5.099tonf |
| TLCP-B-100KN | 100kN | 10.19tonf |
| TLCP-B-200KN | 200kN | 20.39tonf |
| TLCP-B-500KN | 500kN | 50.99tonf |
| TLCP-B-1000KN | 1000kN | 101.9tonf |
| TLCP-B-2000KN | 2000kN | 203.9tonf |
仕様
| 定格容量 | 10kN～2000kN |
| 定格出力 | 1.5mV/V±1％（10kN、20kNは1mV/V±1％） |
| 非直線性 | 0.2％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |

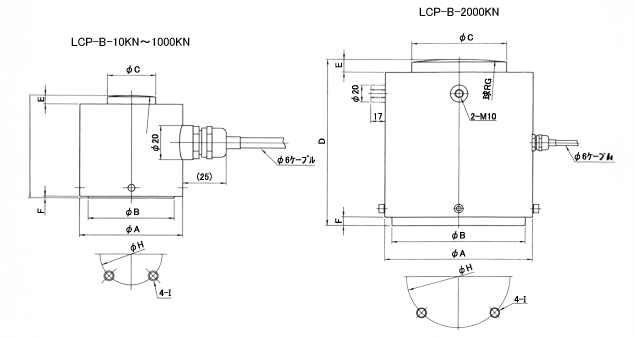

寸法表
| 型式 | 定格容量 | φA | φB | φC | D | E | F | G | H | I | 質量 (kg) |
| TLCP-B-10KN | 10kN | 54 | 45 | 20 | 55 | 5 | 1 | 100 | 32 | M5深サ8 | 1.2 |
| TLCP-B-20KN | 20kN | 54 | 45 | 20 | 55 | 5 | 1 | 100 | 32 | M5深サ8 | 1.2 |
| TLCP-B-50KN | 50kN | 54 | 45 | 20 | 55 | 5 | 1 | 100 | 32 | M5深サ8 | 1.2 |
| TLCP-B-100KN | 100kN | 60 | 50 | 28 | 60 | 5 | 1 | 120 | 36 | M6深サ10 | 1.5 |
| TLCP-B-200KN | 200kN | 75 | 65 | 38 | 80 | 8 | 2 | 150 | 48 | M8深サ12 | 2.5 |
| TLCP-B-500KN | 500kN | 100 | 90 | 60 | 115 | 10 | 3 | 200 | 68 | M8深サ12 | 5.5 |
| TLCP-B-1000KN | 1000kN | 128 | 115 | 85 | 140 | 12 | 5 | 300 | 90 | M10深サ15 | 11 |
| TLCP-B-2000KN | 2000kN | 172 | 155 | 110 | 195 | 15 | 10 | 500 | 120 | M12深サ20 | 26.5 |
TLCP-B
圧縮専用のロードセルで荷重レンジの幅も
広く、高品質の汎用型ロードセルです。
広く、高品質の汎用型ロードセルです。
| 型式 | 定格容量 | |
| TLCP-B-10KN | 10kN | 1.019tonf |
| TLCP-B-20KN | 20kN | 2.039tonf |
| TLCP-B-50KN | 50kN | 5.099tonf |
| TLCP-B-100KN | 100kN | 10.19tonf |
| TLCP-B-200KN | 200kN | 20.39tonf |
| TLCP-B-500KN | 500kN | 50.99tonf |
| TLCP-B-1000KN | 1000kN | 101.9tonf |
| TLCP-B-2000KN | 2000kN | 203.9tonf |
仕様
| 定格容量 | 10kN～2000kN |
| 定格出力 | 1.5mV/V±1％（10kN、20kNは1mV/V±1％） |
| 非直線性 | 0.2％R.O. |
| ヒステリシス | 0.3％R.O. |
| 繰り返し性 | 0.1％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.01％R.O./℃ |
| 温度による出力の影響 | ±0.01％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ6、4芯シールドケーブル3m |
寸法表
| 型式 | TLCP-B-10KN | TLCP-B-20KN | TLCP-B-50KN |
| 定格容量 | 10kN | 20kN | 50kN |
| φA | 54 | 54 | 54 |
| φB | 45 | 45 | 45 |
| φC | 20 | 20 | 20 |
| D | 55 | 55 | 55 |
| E | 5 | 5 | 5 |
| F | 1 | 1 | 1 |
| G | 100 | 100 | 100 |
| H | 32 | 32 | 32 |
| I | M5深サ8 | M5深サ8 | M5深サ8 |
| 質量 (kg) |
1.2 | 1.2 | 1.2 |
| 型式 | TLCP-B-100KN | TLCP-B-200KN | TLCP-B-500KN |
| 定格容量 | 100kN | 200kN | 500kN |
| φA | 60 | 75 | 100 |
| φB | 50 | 65 | 90 |
| φC | 28 | 38 | 60 |
| D | 60 | 80 | 115 |
| E | 5 | 8 | 10 |
| F | 1 | 2 | 3 |
| G | 120 | 150 | 200 |
| H | 36 | 48 | 68 |
| I | M6深サ10 | M8深サ12 | M8深サ12 |
| 質量 (kg) |
1.5 | 2.5 | 5.5 |
| 型式 | TLCP-B-1000KN | TLCP-B-2000KN | |
| 定格容量 | 1000kN | 2000kN | |
| φA | 128 | 172 | |
| φB | 115 | 155 | |
| φC | 85 | 110 | |
| D | 140 | 195 | |
| E | 12 | 15 | |
| F | 5 | 10 | |
| G | 300 | 500 | |
| H | 90 | 120 | |
| I | M10深サ15 | M12深サ20 | |
| 質量 (kg) |
11 | 26.5 |

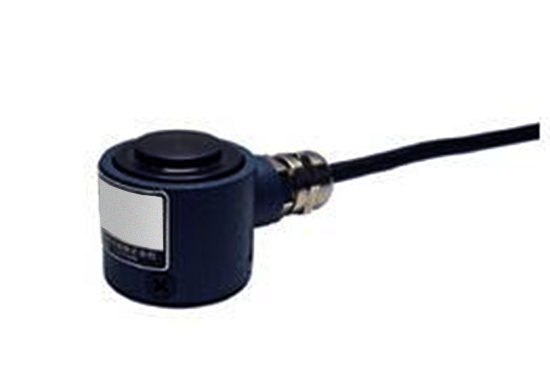

TLCP-S
省スペースで高容量測定を実現
TLCP-Sロードセルは、設置スペースが限られている場所での使用に特化したロードセルです。小型でありながら、高容量の測定が可能です。
| 型式 | 定格容量 | |
| TLCP-S-10KN | 10kN | 1.019tonf |
| TLCP-S-20KN | 20kN | 2.039tonf |
| TLCP-S-30KN | 30kN | 3.059tonf |
| TLCP-S-40KN | 40kN | 4.079tonf |
| TLCP-S-50KN | 50kN | 5.099tonf |
仕様
| 定格容量 | 10kN～50kN |
| 定格出力 | 約1mV/V |
| 非直線性 | 0.5％R.O. |
| ヒステリシス | 0.5％R.O. |
| 繰り返し性 | 0.3％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.08％R.O./℃ |
| 温度による出力の影響 | ±0.08％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ4.5、4芯シールドケーブル3m |

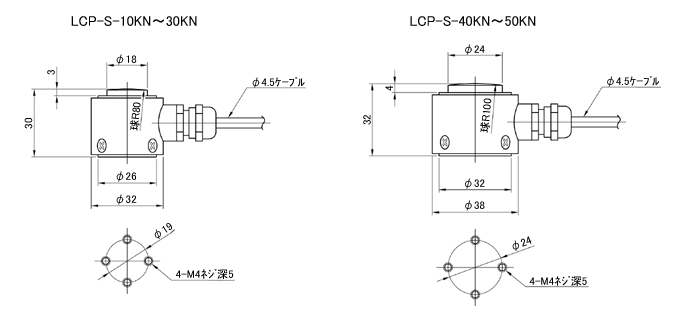

寸法表
TLCP-S
省スペースで高容量測定を実現
TLCP-Sロードセルは、設置スペースが限られている場所での使用に特化したロードセルです。小型でありながら、高容量の測定が可能です。
| 型式 | 定格容量 | |
| TLCP-S-10KN | 10kN | 1.019tonf |
| TLCP-S-20KN | 20kN | 2.039tonf |
| TLCP-S-30KN | 30kN | 3.059tonf |
| TLCP-S-40KN | 40kN | 4.079tonf |
| TLCP-S-50KN | 50kN | 5.099tonf |
仕様
| 定格容量 | 10kN～50kN |
| 定格出力 | 約1mV/V |
| 非直線性 | 0.5％R.O. |
| ヒステリシス | 0.5％R.O. |
| 繰り返し性 | 0.3％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.08％R.O./℃ |
| 温度による出力の影響 | ±0.08％/℃ |
| 許容過負荷 | 120％R.C. |
| ケーブル | φ4.5、4芯シールドケーブル3m |
寸法表
