高精度・薄型ロードセル 【圧縮型】
TLCX
TLCX型荷重変換器は、剪断方式の採用により、薄型でありながら高精度と高出力を実現しました。
曲げモーメントや横荷重に強く、堅牢な構造で優れた安定性を発揮します。さらに、疲労寿命が長いという特長も持ち合わせています。
これらの特性から、特に材料試験機や疲労試験機、荷重方式が一定しない試験などにおいて、その優れた性能を最大限に発揮します。
特長
薄型、高精度、高出力
長期の疲労寿命
曲げモーメント・横荷重に強い堅牢な設計
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
荷重受け部ネジの変更
取付関係の変更
| 型式 | 定格容量 | |
| TLCX-5KN | 5kN | 509.9kgf |
| TLCX-10KN | 10kN | 1.019tonf |
| TLCX-20KN | 20kN | 2.039tonf |
| TLCX-30KN | 30kN | 3.059tonf |
| TLCX-50KN | 50kN | 5.099tonf |
| TLCX-100KN | 100kN | 10.19tonf |
| TLCX-200KN | 200kN | 20.39tonf |
| TLCX-300KN | 300kN | 30.59tonf |
| TLCX-500KN | 500kN | 50.99tonf |
| TLCX-1000KN | 1000kN | 101.9tonf |
| TLCX-2000KN | 2000kN | 203.9tonf |
仕様
| 定格容量 | 5kN～2000kN |
| 定格出力 | 2mV/V±0.25％ |
| 非直線性 | 0.05％R.O.（500kN～1000kNは0.1％R.O.、2000kNは0.3％R.O.） |
| ヒステリシス | 0.1％R.O.（500kN～1000kNは0.15％R.O.、2000kNは0.3％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 15V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |

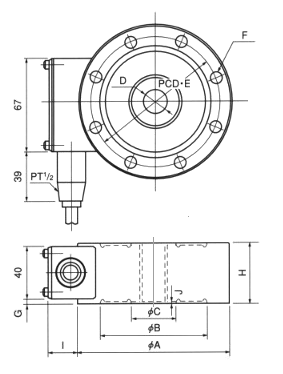

寸法表
| 型式 | 定格容量 | φA | φB | φC | D（2級ネジ） | E | F | G | H | I | J | 質量 （kg） |
| TLCX-5KN | 5kN | 118 | 82 | 36 | M18 P1.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 | 3.6 |
| TLCX-10KN | 10kN | 118 | 82 | 36 | M18 P1.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 | 3.6 |
| TLCX-20KN | 20kN | 118 | 82 | 36 | M18 P1.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 | 3.6 |
| TLCX-30KN | 30kN | 118 | 82 | 36 | M18 P1.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 | 3.6 |
| TLCX-50KN | 50kN | 118 | 82 | 36 | M18 P1.5 | 100 | 8-φ9 | 3 | 46 | 25 | 1 | 3.6 |
| TLCX-100KN | 100kN | 138 | 94 | 48 | M24 P2 | 116 | 8-φ11 | 5 | 50 | 25 | 1 | 5.0 |
| TLCX-200KN | 200kN | 182 | 126 | 76 | M39 P2 | 154 | 8-φ14 | 10 | 60 | 28 | 1 | 9.9 |
| TLCX-300KN | 300kN | 192 | 130 | 82 | M39 P2 | 162 | 8-φ14 | 15 | 70 | 28 | 1 | 13.8 |
| TLCX-500KN | 500kN | 226 | 153 | 92 | M50 P2 | 190 | 12-φ18 | 25 | 90 | 28 | 1 | 21.0 |
| TLCX-1000KN | 1000kN | 310 | 200 | 138 | M76 P3 | 256 | 8-φ26 | 35 | 110 | 28 | 2 | 50.6 |
| TLCX-2000KN | 2000kN | 376 | 252 | 180 | M100 P3 | 314 | 12-φ26 | 50 | 140 | 28 | 2 | 93.0 |
TLCX
TLCX型荷重変換器は、剪断方式の採用により、薄型でありながら高精度と高出力を実現しました。
曲げモーメントや横荷重に強く、堅牢な構造で優れた安定性を発揮します。さらに、疲労寿命が長いという特長も持ち合わせています。
これらの特性から、特に材料試験機や疲労試験機、荷重方式が一定しない試験などにおいて、その優れた性能を最大限に発揮します。
曲げモーメントや横荷重に強く、堅牢な構造で優れた安定性を発揮します。さらに、疲労寿命が長いという特長も持ち合わせています。
これらの特性から、特に材料試験機や疲労試験機、荷重方式が一定しない試験などにおいて、その優れた性能を最大限に発揮します。
特長
薄型、高精度、高出力
長期の疲労寿命
曲げモーメント・横荷重に強い堅牢な設計
特注対応
お客様の特定のニーズに合わせて、以下の特注対応が可能です。
荷重受け部ネジの変更
取付関係の変更
| 型式 | 定格容量 | |
| TLCX-5KN | 5kN | 509.9kgf |
| TLCX-10KN | 10kN | 1.019tonf |
| TLCX-20KN | 20kN | 2.039tonf |
| TLCX-30KN | 30kN | 3.059tonf |
| TLCX-50KN | 50kN | 5.099tonf |
| TLCX-100KN | 100kN | 10.19tonf |
| TLCX-200KN | 200kN | 20.39tonf |
| TLCX-300KN | 300kN | 30.59tonf |
| TLCX-500KN | 500kN | 50.99tonf |
| TLCX-1000KN | 1000kN | 101.9tonf |
| TLCX-2000KN | 2000kN | 203.9tonf |
仕様
| 定格容量 | 5kN～2000kN |
| 定格出力 | 2mV/V±0.25％ |
| 非直線性 | 0.05％R.O.（500kN～1000kNは0.1％R.O.、2000kNは0.3％R.O.） |
| ヒステリシス | 0.1％R.O.（500kN～1000kNは0.15％R.O.、2000kNは0.3％R.O.） |
| 繰り返し性 | 0.03％R.O. |
| 推奨印加電圧 | 10V |
| 許容印加電圧 | 18V |
| 入出力抵抗 | 350Ω±1％ |
| 絶縁抵抗 | 2000MΩ以上 |
| 温度補償範囲 | -10～+70℃ |
| 許容温度範囲 | -20～+80℃ |
| 温度による零点の影響 | ±0.005％R.O./℃ |
| 温度による出力の影響 | ±0.005％/℃ |
| 許容過負荷 | 150％R.C. |
| ケーブル | φ10、4芯シールドケーブル3m |
寸法表
| 型式 | TLCX-5KN | TLCX-10KN | TLCX-20KN |
| 定格容量 | 5kN | 10kN | 20kN |
| φA | 118 | 118 | 118 |
| φB | 82 | 82 | 82 |
| φC | 36 | 36 | 36 |
| D（2級ネジ） | M18 P1.5 | M18 P1.5 | M18 P1.5 |
| E | 100 | 100 | 100 |
| F | 8-φ9 | 8-φ9 | 8-φ9 |
| G | 3 | 3 | 3 |
| H | 46 | 46 | 46 |
| I | 25 | 25 | 25 |
| J | 1 | 1 | 1 |
| 質量 （kg） |
3.6 | 3.6 | 3.6 |
| 型式 | TLCX-30KN | TLCX-50KN | TLCX-100KN |
| 定格容量 | 30kN | 50kN | 100kN |
| φA | 118 | 118 | 138 |
| φB | 82 | 82 | 94 |
| φC | 36 | 36 | 48 |
| D（2級ネジ） | M18 P1.5 | M18 P1.5 | M24 P2 |
| E | 100 | 100 | 116 |
| F | 8-φ9 | 8-φ9 | 8-φ11 |
| G | 3 | 3 | 5 |
| H | 46 | 46 | 50 |
| I | 25 | 25 | 25 |
| J | 1 | 1 | 1 |
| 質量 （kg） |
3.6 | 3.6 | 5.0 |
| 型式 | TLCX-200KN | TLCX-300KN | TLCX-500KN |
| 定格容量 | 200kN | 300kN | 500kN |
| φA | 182 | 192 | 226 |
| φB | 126 | 130 | 153 |
| φC | 76 | 82 | 92 |
| D（2級ネジ） | M39 P2 | M39 P2 | M50 P2 |
| E | 154 | 162 | 190 |
| F | 8-φ14 | 8-φ14 | 12-φ18 |
| G | 10 | 15 | 25 |
| H | 60 | 70 | 90 |
| I | 28 | 28 | 28 |
| J | 1 | 1 | 1 |
| 質量 （kg） |
9.9 | 13.8 | 21.0 |
| 型式 | TLCX-1000KN | TLCX-2000KN | |
| 定格容量 | 1000kN | 2000kN | |
| φA | 310 | 376 | |
| φB | 200 | 252 | |
| φC | 138 | 180 | |
| D（2級ネジ） | M76 P3 | M100 P3 | |
| E | 256 | 314 | |
| F | 8-φ26 | 12-φ26 | |
| G | 35 | 50 | |
| H | 110 | 140 | |
| I | 28 | 28 | |
| J | 2 | 2 | |
| 質量 （kg） |
50.6 | 93.0 |
